一、仪器概述介绍：

电脑控制高低温拉力试验机是电子技术与机械传动相结合的新型材料试验机，它具有宽广准确的加载速度和测力范围，对载荷、变形、位移的测量和控制有较高的精度和灵敏度，还可以进行等速加载、等速变形、等速位移的自动控制试验，并有低周载荷循环、变形循环、位移循环的功能。

二、功能介绍

 1． 金属薄板、丝材、纤维的拉伸试验
 2． 塑料、橡胶、复合材料的拉伸、压缩、弯曲试验
 3． 电子部件的拉脱、剥离、焊接强度试验
 4． 电路板的弯曲强度试验
 5． 印刷电路板的剥离试验
 6． 弹簧，循环，疲劳等试验主要特点：

(1) 采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，是采用其它处理器的试验机所无法比拟的。

(2) 采用基于神经元自适应PID算法的全数字、闭环（力、变形、位移）控制系统，实现力、位移全数字闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡。

(3) 可进行试验力、位移等速率控制及保持。

(4) 闭环控制参数在线辩识。

(5) 高精准24Bit数据采集系统，高分辨率，可扩展至8路AD采集。

(6) USB2.0通讯，通讯速率为12Mb/s，采用全速模式，批量传输方式。

(7) 系统板采用4层PCB独特抗干扰布线方法，抗干扰能力强。

(8) 除电源接口外，其它接口一律采用标准USB式接口，即插即用接口此种接口可实现热插拔，即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理，插拔方便。

(9) 整个控制系统具有很高的性价比、高可靠性。

(10) 采用微机控制全试验过程，实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。

(11)  采用微机进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线遍历重现试验过程，或进行曲线比较、曲线放大。

(12) 全中文的Windows平台下的试验软件，具有很强的数据和图形处理功能， 可即时打印出完整的试验报告和试验曲线。

(13) 具备完善的限位保护、超载保护、急停等安全保护功能。

(14) 为最新设计之机械结构，构造钢性强，体积小，重量轻。时规皮带传动并配合双滚珠导杆设计，传动精度高、运行平稳、免保养、低故障、低噪音。

(15) 传动部件：采用滚珠丝杆以及时规同步皮带

(16) 导向光轴：采用高硬度钢经加硬化处理,表面光亮,耐磨,永不生锈,不变形等特点

(17) 机身采用高质钢及高级烤漆特别处理,美观耐用不变色,不脱色,

(18) 夹具结构:采用专用配套设计的万能快速连接夹具接头,安装夹具快捷,方便,准确.实用等特点.以提高测试效率

(19) 减速机：台湾利茗减速机以及行星减速机

(20) 传感器：美国Interface

三、满足标准：

《电子万能试验机GB/T 16491-1996》

四、应用行业：

计量质检；橡胶塑料；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表；医疗器械；民用核能；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

原装配置：拉伸夹具 1套

五、可拓展配置：

大变形（旋转式或固定式），可根据客户提供的试验标准或试验试样选择的夹具或特殊设计的夹具与附件，费用另计。

六、技术参数：

1. 最大试验力:5kN

2. 试验机级别:0.5级

3. 试验力测量范围:0.2%～100%FS

4. 试验力示值相对误差:±1.0%以内

5. 试验力分辨力:1/300000FS

6. 横梁位移示值相对误差:±0.5%以内

7. 位移分辨力:0.03μm

8. 力控速率调节范围:0.01～5％FS/S

9. 力控速率相对误差:±1%设定值以内

10. 横梁速度调节范围:0.001～500mm/min

11. 恒力、恒变形、恒位移控制范围:0.5％～100％FS

12. 恒力、恒变形、恒位移控制精度:设定值≥10％FS时, 设定值的±0.1%以内；

13. 设定值＜10％FS时, 设定值的±1%以内；

14. 最大行程(不含夹具):1600mm

15. 有效宽度：410mm

16. 温控范围：-60℃~250℃

17. 内箱尺寸：W22*D28*H80cm

七、软体功能：

1. 操作方式：全部由键盘、滑鼠操控测试、亦可由机台快速键调整夹具位置。

2. 作业平台：Window作业系统。

3. 彩色画面并具中英文显示。

4. 操作模式：RS232介面双向传输。

5. 操作画面可无限次测试数据同时显示。

6. 试验型式：拉力、压力、剥离、撕裂、三点抗弯、四点抗弯、摩擦、潜变、疲劳、弹簧等试验，也可自行定义试验步骤方式测试试片。

7. 试验开始可设定是否自动归零，试验结束可设定是否自动回位或存档。

8. 自订停机模式设定。

9. 软体保护：超行程、超容量保护。

10. 力量解析度可自行调整，最大可达1/200,000。

11. 试验材料资料库系统。

12. 单位：分力量、长度、应力、时间、能量、速度等十几种单位，内含各种公英制单位，同时可设定各单位小数位数。

13. 即时数据：具有五种即时数据，内容名称可自行调整

14. 曲线图：可自行调整X、Y轴数据内容，图形可自动缩放大小或固定范围。

15. 多条试验曲线可同时比较，并具有平移功能。

16. 分析公式：最大力量、最大应力、延伸率、弹性系数、降伏点、能量、模数曲点、高点平均等二百多种计算公式；也可自行编辑计算公式。

17. 可自行编辑公式名称，输入上下限，于曲线图上做适当标记。

18. 统计分析：可自行设定统计项目，如平均值、标准差、最大值、最小值等。

19. 报表内容可自行设定，并可依需要重新设计(免费一次)。

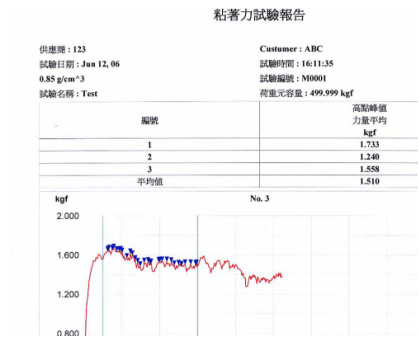

20. 报表可列印公司名称、商标、试验条件、数据分析表格、曲线图等，也可输入适当备注。

21. 报表列印自动分页。

22. 荷重元多段校正系统，提高精度。

23. 试验条件存取功能：依硬碟大小可储存不同试验条件。

24. 档案储存路径可自行变更。

25. 密码功能，便于管理。

26. 试验档案依硬碟大小可储存不同结果。

27. 不同试验档案可合并比较。

28. 所有试验数据可汇出，用EXCEL开启编辑。

29. 数据分析表格可汇出，用EXCEL开启编辑。

30. 曲线图可绘出成标准图形档。

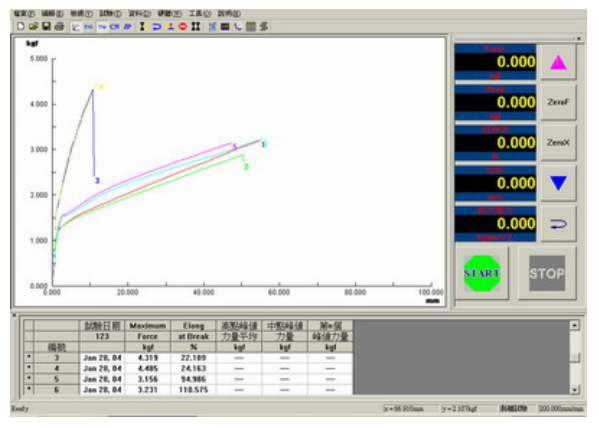

图二
