塔式紫外线参数

本产品采用最佳类比阳光中ＵV段光谱的荧光紫外灯，并结合控温、供湿等装置来类比对材料造成变色、亮度、强度下降、开裂、剥落、粉化、氧化等损害的阳光（UＶ段）高温、高湿、凝露、黑暗淋雨周期等因素。

一、UV紫外线老化试验箱：适用于非金属材料的耐阳光和人工光源的老化试验。适用于橡胶、塑胶及其制品，涂料、油漆、电子电器、LED照明、零部件、，经在阳光、湿度、温度、凝露等气候条件的变化下检验有关产品及材料老化现象程度。在短时间内得到变色，脱色、失色、退色等情况。从而广泛用于对材料耐气候性能的评价，设备具有提供最好的阳光ＵV模拟，使用维护成本低廉，易于使用，设备采用控制自动运行，试验周期自动化程度高，灯光稳定性好，试验结果重现率高等特点。

二、产品满足标准：参照标准GB/T14522-93《中华人民共和国国家标准--机械工业产品用橡胶材料、塑料、涂料—人工气候加速试验方法》GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化（荧光紫外灯）试验方法》及GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造

结构材制

   1、试验箱空间：（深）500×（宽）1140×（高）400 mm

   2、机组材质：内外304不锈钢

   3、试样架：铝合金框式基架视板

   4、控制仪： 韩国进口TEMI950彩色触摸屏程控仪

   5、辐照灯管：UVA-340或UVB-313  8支（选配）每面4支共2面

   6、电源用漏电断路器控制回路超载短路报警、超温报警、缺水保护

技术参数

   1、温度范围：RT+10℃～70℃

   2、湿度范围：约45%~70%R.H

   3、温度解析度：0.1℃

   4、温度波动度：±0.5℃

   5、灯管内中心距离：70mm

   6、测试品与灯管的中心距离：50±3mm

   7、辐照度：1.2W/m2/340nm以内

   8、光照、冷凝、喷淋试验週期可调

   9、灯管：L=1200/40W， 8支（UVA/UVB使用寿命1600h以上）

   10、控制仪：彩色触摸屏韩国（TEMI880）或RKC智能控制仪

   11、控温方式：PID自整SSR控制

   12、标準试件尺寸：75×290mm

   13、水槽要求：水深不大于50mm，并有供水自动控制器

   14、有效辐照区域：900×210mm

   15、紫外线波长：UVA范围為315-400nm;UVB范围為280-315nm

   16、试验时间：0~999H（可调）

   17、辐照黑板温度：30℃~80℃

   18、标準样品架：24付(48个)

   19、机组具有自动喷淋功能

五、结构说明

   1、箱体採用数控设备製作、工艺先进、线条流畅、美观大方

   2、箱体材质為1.2mm厚304SUS高级不銹钢

   3、箱内风道採用单循环系统、有一隻进口轴流风机、提高了空气的流亮、加热的能力、大幅度的改善了试验箱内的温度均匀性

   4、灯管：专用紫外灯管、两排共8支、40W/支

   5、灯管寿命：1600h以上

   6、水源及耗量：自来水或蒸馏水约8升/天

   7、在工作室两边共安装8支UVA或UVB的紫外灯管

   8、加热方式為内胆水槽式加热、升温快、温度分佈均匀

   9、箱盖為双向翻盖式、关闭轻鬆自如

   10、内胆水位自动补水、防止加热管空烧损坏

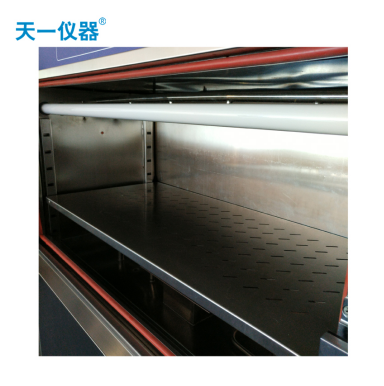

   11、试样架由不銹钢或铝合金製成

   12、机组底部採用高品质PU活动轮固定

   13、排水系统使用U型积沉装置排水

   14、试样品表面与紫外灯平面相平行

   15、喷淋系统内部安装有自动喷头、水压可调

六、安全保护装置

   1、接地保护

   2、电源超载短路断路器

   3、控制回路超载、短路熔断器

   4、缺水保护

   5、超温保护

七、温度控制

    UV： 一级的光学反应对温度变化并不敏感，然而，随之而来的二级反应的速度则和温度变化紧密相关。一般来说，随着温度升高，反应速度会加快，因此，在UV暴晒试验过程中，温度控制就显得很重要，更重要的是要将加速试验所采用的试验温度与材料在实际应用中遭遇的最高温度相匹配。在设备中UV过程的温度设置为50℃~70℃中的任何一点，具体取决于光照度水平和室内环境气温。设备的温度调节是通过具有微电脑演算功能的控制器来指挥设备内的空气加热器、水加热器等一系列系统来完成。

   湿气：随着温度的提高，潮湿对材料的破坏力会急剧增加。因此在潮湿过成中，温度控制是最基本的要求。更进一步说，要产生加速效果就是要求在潮湿过程中保持高温环境。所以在冷凝过程的温度设置为40℃~80℃中的任何一点。

八、加热系统

   1、采用U型钛合金高速加温电热管

   2、温度控制与光照完全独立系统

   3、温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益

   4、加热系统具有防超温功能：

 1）黑板温度采用彩色触摸屏程控仪或数位按键温控仪控制加热，输出功率均由微电脑演算，PID自整定，监控采用标准的PT100黑板温度传感器。

   2 水槽温度采用彩色触摸屏程序韩国温控仪控制加热，水槽位于箱体下部，内置电加热水器。在测试过程中，有一个测试段是黑暗凝露过程，它需要箱体内能产生较高温度的饱和水蒸气，当水蒸气遇到相对较冷的样板表面时，会在样板表面凝结露水。

九、设备使用条件

   1、环境温度：5℃ ~+32℃；

   2、环境湿度：≤95%；

   3、电源要求：AC220（±10%）V/50HZ 二相三线制

   4、预装容量：5KW

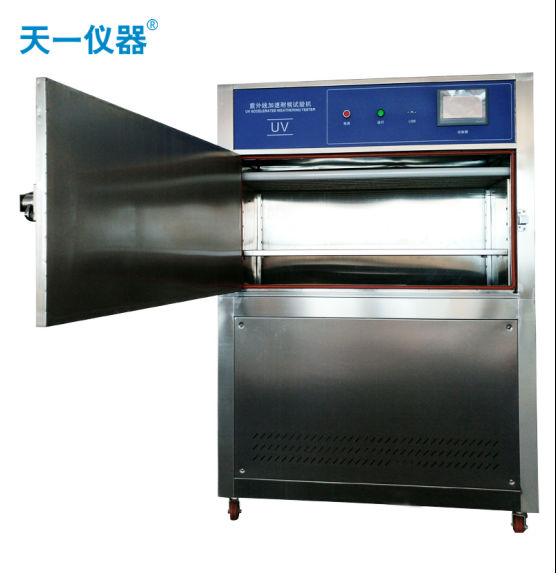

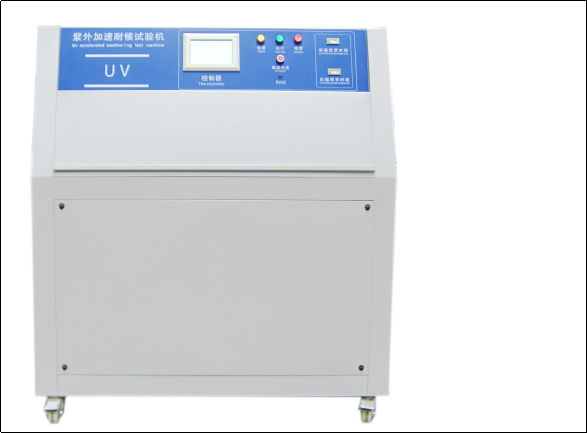

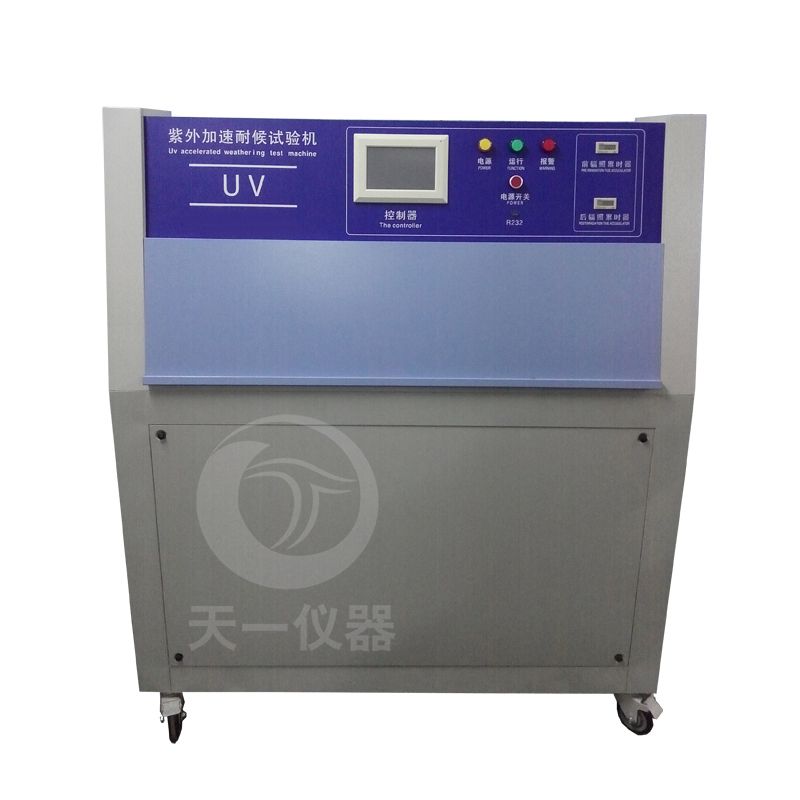

箱式紫外线

一、产

品参数

1. 工作室尺寸：W1130mm×H400 mm×D500  mm

2. 外形尺寸：W1300mm×H1400 mm×D700  mm

3. 灯离产品距离：可调(最多不超过450mm）

4. 试件离灯表面的最近平行面距离：约100mm

5. 波长范围：UV-A波长范围为315~400nm

6. 辐射强度：1.0W／m2／340nm

7. 温度分辨率：0.1℃

8. 光照温度范围：50℃~70℃／温度容差为±3℃

9. 冷凝温度范围：40℃~60℃／温度容差为±3℃

10. 黑板温度计测量范围：30~80℃／容差为±1℃

11. 控温方式：PID自整定控温方式

12. 湿度范围：约45%~70%R.H(光照状态）/98%以上（凝露状态)

13. 水槽要求：水深不大于25mm，并有供水自动控制器

14. 标准试件尺寸：1000×400mm

15. 建议仪器使用环境：5~35℃、 40%~85%R·H、距离墙300mm

二．主要功能

    1. 本紫外线加速老化试验箱采用UVA-340荧光紫外灯为光源，可以模拟由阳光、雨水和露水造成之危害。UV耐候箱利用荧光紫外线灯模拟阳光照射之效果，利用冷凝湿气模拟露水。被测试材料放置于一定温度下的光照和潮气交替的循环程序中进行测试，对材料进行加速耐候性试验，以获得材料耐候性的结果。UV箱用数天或数周的时间即可重现户外数月或数年出现的危害。危害类型包括：褪色、变色、失光、粉光、开裂、浑浊、气泡、脆变、强度、衰退和氧化等。本机含喷淋装置。

    2. 本紫外线加速老化试验箱可模拟自然气候中的紫外、雨淋、高温、高湿、凝露、黑暗等环境条件，通过重现这些条件，合并成一个循环，并让它自动执行完成循环次数。这就是紫外线老化试验箱的工作原理。在此过程中， 设备可对黑板温度、水槽温度进行自动监控；通过配置辐照度测控装置（选配），可对光辐照度进行测量和控制，使辐照度稳定在0.76W/m2/340nm或指定设定值上，并大大延长灯的使用寿命。

   3. 符合国际测试标准： ASTM G 153, ASTM G 154, ASTM D 4329, ASTM D 4799,ASTM D 4587, SAE J2020, ISO 4892 所有现行紫外线老化试验标准。

4.紫外光耐气候试验机可以再现阳光、雨水和露水所产生的破坏。但是不再现整个阳光光谱，大多数的UV灯主要产生紫外光，而不是可见光和红外光。因为阳光的光化学反应影响随着波长的减少而增加。紫外光（UV）虽然只占阳光的5％，但是它却是造成户外产品耐用性下降的主要光照因素，因此在模拟阳光对材料物理性质的破坏影响时，常模拟短波的UV光。设备通过将待测材料曝晒放在经过控制的阳光和湿气的交互循环中，同时提高温度的方式来进行试验。设备采用紫外线荧光灯模拟阳光，同时还可以通过冷凝或喷淋的方式模拟湿气影响。

三．分项介绍

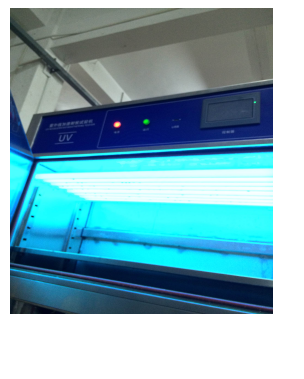

   A．光 源 ：光源采用8支额定功率为40W的紫外荧光灯作发光源。紫外线荧光灯管，分布在机器的顶端。有UVA-340和UVB-313光源供用户选择配置。UVA-340灯管的发光光谱能量主要集中在340nm的波长处，UVB-313灯管的发光光谱主要集中在313nm波长附近。我们采用的是UVA-340灯管

由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，所以本试验箱在所有的四支灯管中每隔1/4的荧光灯寿命时，由一支新灯管替换一支旧灯管，这样，紫外光源始终由新灯和旧灯组成，从而得到一个输出恒定的光能量。灯管有效使用寿命可在1600小时左右。

B．电 气 控 制 ：

a.黑板温度、冷凝温度均技采用控制器控制，

b.其余基本采用进口电子元器件。

辐照度均匀度：≤4%（在样品表面处）

黑板温度监控：采用标准的Pt-100黑板温度传感器,精确控制测试过程的样品表面温度。黑板温度设定范围：BPT 40-75℃；黑板温度控制精度:±0.5℃；

c、水槽温度监控：在循环测试过程中，有一个测试段是黑暗凝露过程，它需要箱体内能产生较高温度的饱和水蒸气，当水蒸气遇到相对较冷的样板表面时，会在样板表面凝结露水。水槽位于箱体下部，内置电加热器。水槽温度控制范围：40~60℃

d、试验箱配备时间控制，范围0~530H59M
